网格基本能力

本文档演示 Yukon 中 GeoSOT 编码的基本能力，包括二维点线面编码、三维模型编码、网格层级聚合、带洞面编码和带飞地面编码。

示例数据：demo-geosot.udbx，包含二维点、线、面、三维模型（精模和 BIM）。

可视化工具：DBeaver、QGIS 或 SuperMap iDesktopX（本文展示三维场景效果，使用 SuperMap iDesktopX）。

二维线面数据编码

对二维点、线、面数据的 geometry 列计算 geosotgrid，并转换为 geometry 对象。

示例数据表：building_point_demo、builing_line_demo、building_region_demo。

1. 二维点编码

--- 1.1 创建表存储二维网格结果：building_point_grid22
CREATE TABLE building_point_grid22 (
    smid serial4 NOT NULL,
    smgeometry geometry(polygon, 4490),
    astext VARCHAR(765),
    grid GeoSOTGrid,
    idgeo INT4
);

--- 1.2 为 building_point_demo 表的 smgeometry 列构造 22 层网格，并将格网转换成 geometry 对象，写入
WITH a AS (
    SELECT smid, ST_GeoSOTGrid(smgeometry, 22) AS grids
    FROM building_point_demo
)
INSERT INTO building_point_grid22 (smgeometry, astext, grid, idgeo)
SELECT ST_GeomFromGeoSOTGrid(unnest(grids)),
       ST_AsText(unnest(grids)),
       unnest(grids),
       smid
FROM a;

2. 二维线编码

--- 2.1 创建表存储二维网格结果：building_line2d_grid22
CREATE TABLE building_line2d_grid22 (
    smid serial4 NOT NULL,
    smgeometry geometry(polygon, 4490),
    astext VARCHAR(765),
    grid GeoSOTGrid,
    idgeo INT4
);

--- 2.2 为 builing_line_demo 表的 smgeometry 列构造 22 层网格，并将格网转换成 geometry 对象，写入
WITH a AS (
    SELECT smid, ST_GeoSOTGrid(smgeometry, 22) AS grids
    FROM builing_line_demo
)
INSERT INTO building_line2d_grid22 (smgeometry, astext, grid, idgeo)
SELECT ST_GeomFromGeoSOTGrid(unnest(grids)),
       ST_AsText(unnest(grids)),
       unnest(grids),
       smid
FROM a;

3. 二维面编码

--- 3.1 创建表存储二维网格结果：building_region2d_grid22
CREATE TABLE building_region2d_grid22 (
    smid serial4 NOT NULL,
    smgeometry geometry(polygon, 4490),
    astext VARCHAR(765),
    grid GeoSOTGrid,
    idgeo INT4
);

--- 3.2 为 building_region_demo 表的 smgeometry 列构造 22 层网格，并将格网转换成 geometry 对象，写入
WITH a AS (
    SELECT smid, ST_GeoSOTGrid(smgeometry, 22) AS grids
    FROM building_region_demo
)
INSERT INTO building_region2d_grid22 (smgeometry, astext, grid, idgeo)
SELECT ST_GeomFromGeoSOTGrid(unnest(grids)),
       ST_AsText(unnest(grids)),
       unnest(grids),
       smid
FROM a;

效果：新生成的 building_point_grid22、building_line2d_grid22 和 building_region2d_grid22 表格可视化效果如下：

三维模型对象编码

精模数据编码

取三维模型对象的包围盒，计算三维编码，并转换为 geometry 对象。

示例数据：building_1。

--- 4.1 创建表存储三维网格：building_1_grid22
CREATE TABLE building_1_grid22 (
    smid serial4 NOT NULL,
    smgeometry geometry(multipolygonz, 4490),
    astext VARCHAR(765),
    grid GeoSOTGrid,
    idgeo INT4
);

--- 4.2 为 building_1 表的 smgeometry 列构造 22 层网格，并将格网转换成 geometry 对象，写入
--- 注：st_boundary(geomodel) 方法得到的 Box3D，z 方向起算点在地心，
---     GeoSOT 的 z 方向起算点在地表，所以需要进行平移处理
WITH a AS (
    SELECT smid,
           ST_GeoSOTGrid(
               ST_Translate(
                   ST_SetSRID(ST_Boundary(smgeometry), 4490),
                   0, 0, -6378137
               ),
               22
           ) AS grids
    FROM building_1
)
INSERT INTO building_1_grid22 (smgeometry, astext, grid, idgeo)
SELECT ST_GeomFromText(
           REGEXP_REPLACE(
               ST_AsText(ST_GeomFromGeoSOTGrid(unnest(grids))),
               'POLYHEDRALSURFACE',
               'MULTIPOLYGON'
           )
       ),
       ST_AsText(unnest(grids)),
       unnest(grids),
       smid
FROM a;

效果：新生成的 building_1_grid22 表格与原始三维模型叠加后可视化效果如下：

BIM 数据编码

步骤与精模编码相同。示例数据：BIM 模型。

效果：

网格层级聚合

从已有的精细层网格生成粗糙层网格。示例中从 15 层网格生成 12 层网格，示例数据：bj_l。

-- 5.1 创建表存储 15 层级网格数据：building_line_grid15
CREATE TABLE building_line_grid15 (
    smid serial4 NOT NULL,
    smgeometry geometry(polygon, 4490),
    astext VARCHAR(765),
    grid GeoSOTGrid,
    idgeo INT4
);

-- 为 bj_l 表的 smgeometry 列构造 15 层网格，并将格网转换成 geometry 对象，写入
WITH a AS (
    SELECT smid, ST_GeoSOTGrid(smgeometry, 15) AS grids
    FROM bj_l
)
INSERT INTO building_line_grid15 (smgeometry, astext, grid, idgeo)
SELECT ST_GeomFromGeoSOTGrid(unnest(grids)),
       ST_AsText(unnest(grids)),
       unnest(grids),
       smid
FROM a;

-- 5.2 创建表存储 12 层级网格数据：building_line_grid12
CREATE TABLE building_line_grid12 (
    smid serial4 NOT NULL,
    smgeometry geometry(polygon, 4490),
    astext VARCHAR(765),
    grid GeoSOTGrid,
    idgeo INT4
);

-- 5.3 从步骤 5.1 的 15 层网格 building_line_grid15 生成 12 层网格
WITH a AS (
    SELECT ST_Aggregate(grid, 12) AS grid, idgeo
    FROM building_line_grid15
)
INSERT INTO building_line_grid12 (smgeometry, astext, grid, idgeo)
SELECT ST_GeomFromGeoSOTGrid(grid),
       ST_AsText(grid),
       grid,
       idgeo
FROM a;

效果：GeoSOT 编码的第 12 层为不规则网格，本例中新生成的 12 层网格可视化效果如下：

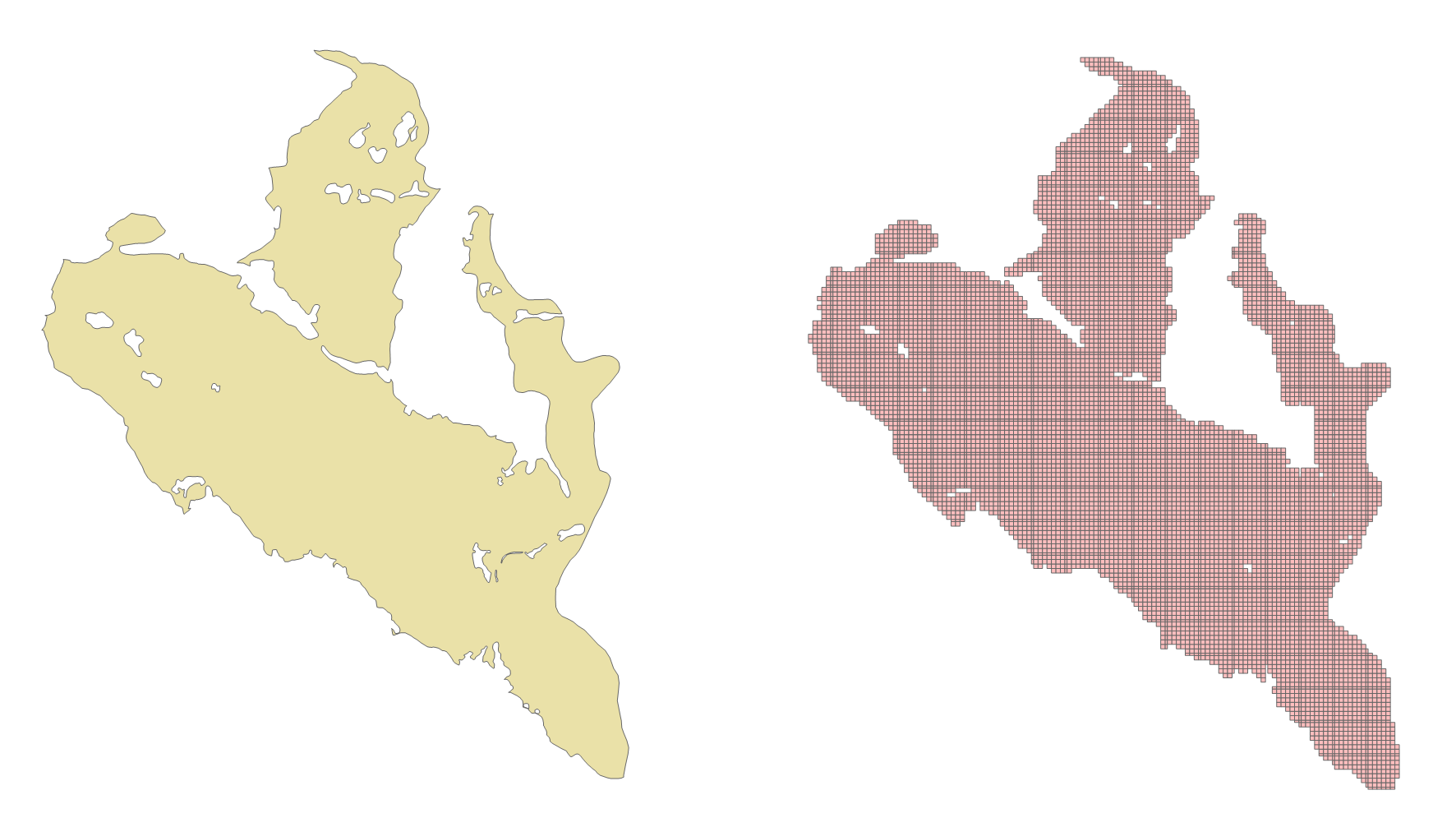

带洞的面对象编码

对带洞的面对象编码处理过程与普通 geometry 一致。示例数据：hole。

-- 对 hole 里的对象进行编码，并转成 geometry 存在 tb_18 表中
CREATE SEQUENCE public.tb_18_id_seq
    INCREMENT BY 1 MINVALUE 1 MAXVALUE 2147483647 START 1 CACHE 1 NO CYCLE;
CREATE TABLE public.tb_18 (
    id INT4 NOT NULL DEFAULT nextval('tb_18_id_seq'::regclass) PRIMARY KEY,
    g geometry
);

INSERT INTO tb_18 (g)
SELECT ST_GeomFromGeoSOTGrid(unnest(ST_GeoSOTGrid(smgeometry, 18)))
FROM hole h;

效果：

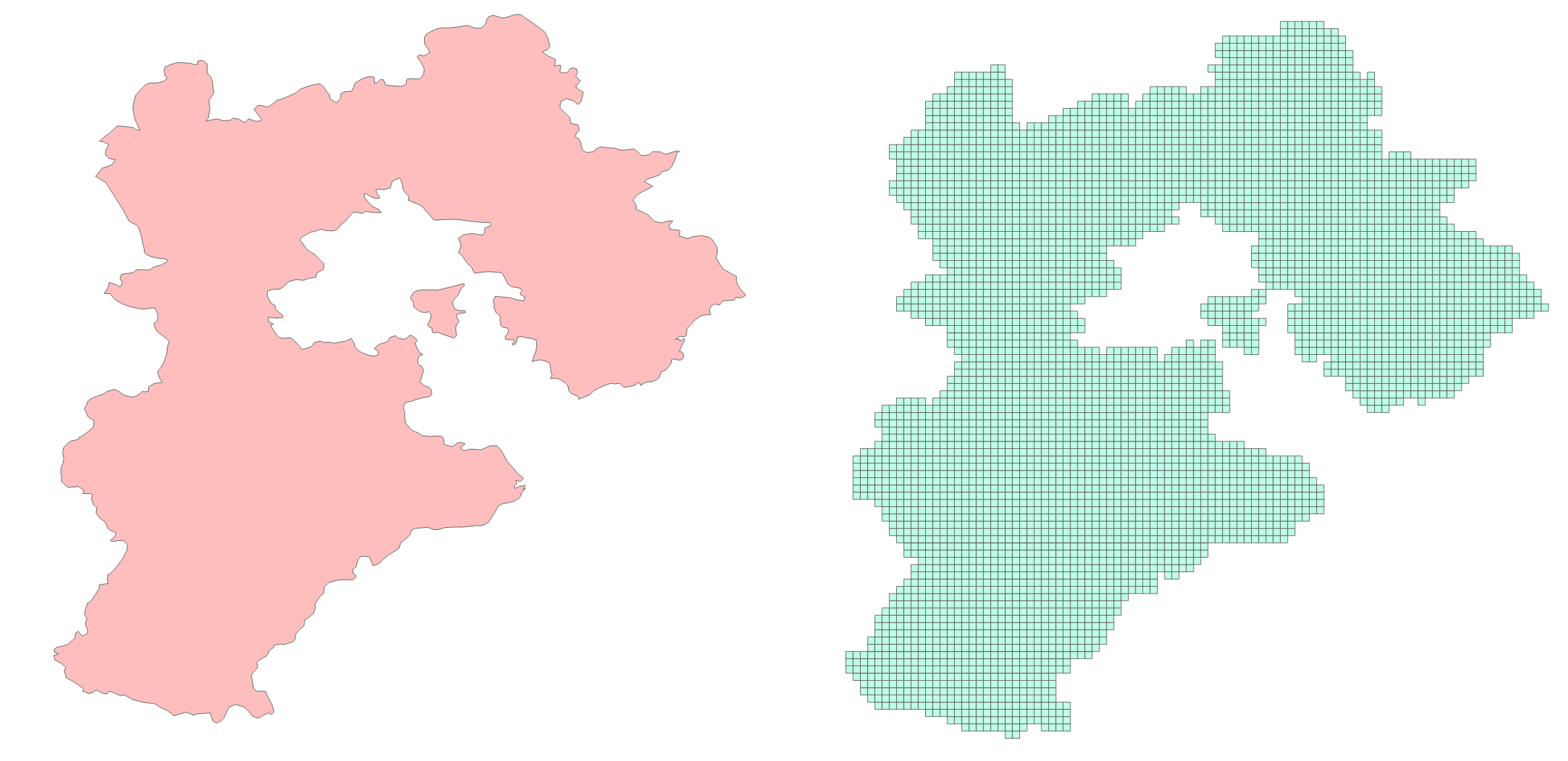

带飞地的面对象编码

对带飞地的面对象编码处理过程与普通 geometry 一致。示例数据：hebei。

-- 对示例数据里的对象进行编码，并转成 geometry 存在 tb_13 表中
CREATE SEQUENCE public.tb_13_id_seq
    INCREMENT BY 1 MINVALUE 1 MAXVALUE 2147483647 START 1 CACHE 1 NO CYCLE;
CREATE TABLE public.tb_13 (
    id INT4 NOT NULL DEFAULT nextval('tb_13_id_seq'::regclass) PRIMARY KEY,
    g geometry
);

INSERT INTO tb_13 (g)
SELECT ST_GeomFromGeoSOTGrid(unnest(ST_GeoSOTGrid(smgeometry, 13)))
FROM hebei;

效果：
